恒拓光耦：开关电源运行的 “守护者”

开关电源作为电子设备的 “动力心脏”，其稳定运行直接决定了设备的可靠性。恒拓光耦凭借出色的光电隔离与信号传输能力，在开关电源的稳压控制、电流反馈等核心环节发挥关键作用，为各类电子设备提供稳定保障。

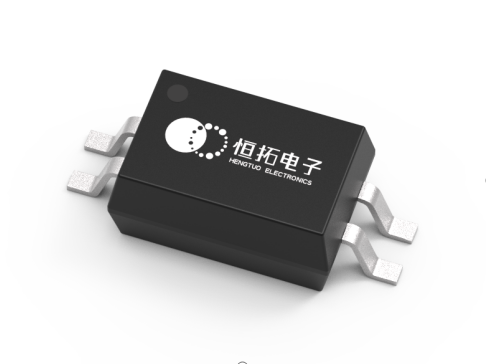

一、开关电源核心模块的光耦应用

1

稳压控制模块

在开关电源的稳压控制环节，恒拓光耦（如 817、357 系列）承担着信号隔离与传输的重要任务。当输出电压出现波动时，光耦将采样电路的电压信号隔离传输至 PWM 控制器，实现对开关管占空比的实时调整。以 817 光耦为例，其电流传输比（CTR）范围覆盖 80%~600%，可精准放大微弱的电压反馈信号，确保稳压精度，让手机充电器、工业设备电源等输出电压稳定在目标值。

2

电流反馈模块

对于需要精确电流控制的电源（如医疗设备电源、通讯电源），恒拓 3H7、1018 等光耦通过隔离电流采样信号，防止强电回路的干扰影响控制精度。3H7 光耦的低暗电流特性（≤100nA）可减少信号失真，使电流反馈精度提升，满足医疗设备对电流稳定性的严苛要求。

3

过流保护模块

当电源发生短路或过载时，过流保护电路需迅速切断输出。恒拓 3H7 光耦的高速响应特性（上升 / 下降时间≤15μs）可确保保护信号在微秒级时间内传输至控制电路，配合快速关断的开关管，将过流冲击限制在安全范围内。在工业电源中，这种保护机制可将设备损坏率降低 90% 以上。

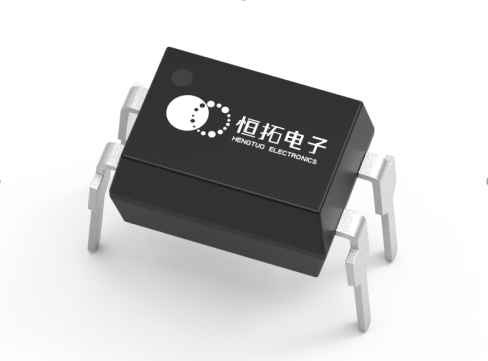

二、恒拓光耦在开关电源中的应用

01

高隔离性能：阻断干扰的 “安全墙”

恒拓光耦（817、357、3H7 等）均具备≥5000Vrms 的隔离电压（AC 1 分钟测试），能有效隔离开关电源中 220V 强电输入与 5V/12V 弱电控制回路。例如，在 AC-DC 转换电路中，光耦可阻断电网浪涌对控制芯片的冲击，避免因雷击或电压突变导致的电源失效。

02

精准信号传输：稳压与反馈 “稳定器”

晶体管光耦的电流传输比（CTR）直接影响信号放大精度。恒拓 817 光耦的 CTR 分级（A/B/C/D 级，80%~600%）可适配不同功率电源的反馈需求：小功率电源（如手机充电器）A/B 级（80%~260%），确保 mV 级信号无失真；大功率电源（如工业设备电源）则采用C/D 级（200%~600%），提升信号放大能力。

03

宽环境适应性：极端工况下的保障

开关电源常面临高温、潮湿等恶劣环境，恒拓光耦的工作温度范围覆盖 - 55℃~110℃，存储温度延伸至 - 55℃~125℃。在高温环境下（如机房电源），其 CTR 波动可控制在 ±20% 以内，确保稳压精度不受影响；在潮湿环境中（如户外通讯基站电源），防潮封装设计可避免性能衰减，保障电源长期稳定运行。

三、开关电源光耦选型推荐

1. 817 系列：经济型稳压控制首选

· 核心参数：CTR 80%~600%（IF=5mA，VCE=5V），隔离电压 5000Vrms，响应时间≤18μs。

· 适配场景：手机充电器、笔记本电源等小功率 AC-DC 转换电路。

· 选型优势：性价比突出，且兼容主流 PWM 控制器。

2. 3H7 系列：高精度电流反馈优选

· 核心参数：CTR 100%~300%（IF=10mA，VCE=5V），暗电流≤100nA，隔离电压 5000Vrms。

· 适配场景：医疗设备电源、精密仪器电源等对电流精度要求高的场景。

· 选型优势：低暗电流减少信号失真，电流反馈精度满足医疗设备的安全标准。

3. 1018/1019 系列：工业级电源保护方案

· 核心参数：CTR 130%~260%（IF=5mA，VCE=5V），响应时间≤15μs，隔离电压 5000Vrms。

· 适配场景：工业设备电源、通讯基站电源等大功率 DC-DC 转换电路。

· 选型优势：高速响应特性可实现微秒级过流保护，配合 1019 光耦的高隔离电压，保障工业环境下的电源可靠性。

从手机充电器到工业级电源，恒拓光耦以 “隔离 + 精准传输” 的双重优势，为开关电源的稳定运行保驾护航。选择适配型号，不仅能提升电源效率与可靠性，更能降低设备故障率，让每一台设备都拥有 “稳定的心脏”。
