PD 快充爆品背后：恒拓光耦 HT-10XX 如何成为工程师的「安全拍档」？

01 PD 快充市场爆发：安全与效率双挑战

2024 年全球 PD 快充市场规模突破300 亿美元，中国品牌占据全球 65%份额。随着 USB-IF 协会对 PD 3.1 标准的普及，140W + 大功率快充成为旗舰机型标配。

但行业数据显示，28%的快充故障源于隔离器件失效，光耦作为 PD 快充中电气隔离与反馈控制的核心元件，其性能直接决定产品的安全性、能效比和认证通过率。

▶ 工程师痛点直击：

• 安规认证门槛高：UL/VDE/CQC 认证周期长达8-12 周，一次过检率不足60%；

• 高温环境可靠性：快充头内部温度常达85℃以上，普通光耦 CTR 衰减超30%；

• 小体积大电流矛盾：PD 快充体积较传统充电器缩小40%，但输出电流提升2 倍，要求光耦体积必须缩小，对光耦驱动能力要求提高。

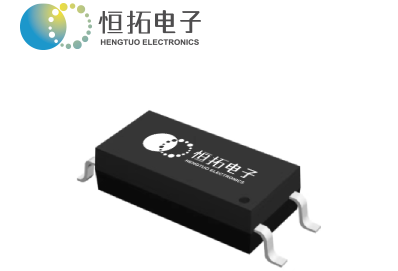

02恒拓 HT-10XX:PD 快充「全场景解决方案」

#作为国内少数通过UL/VDE/CQC 认证的光耦厂商，恒拓 HT-10XX 系列凭借宽温特性 + 高驱动能力 + 全流程认证支持，为头部消费电子品牌供应链提供优选方案。

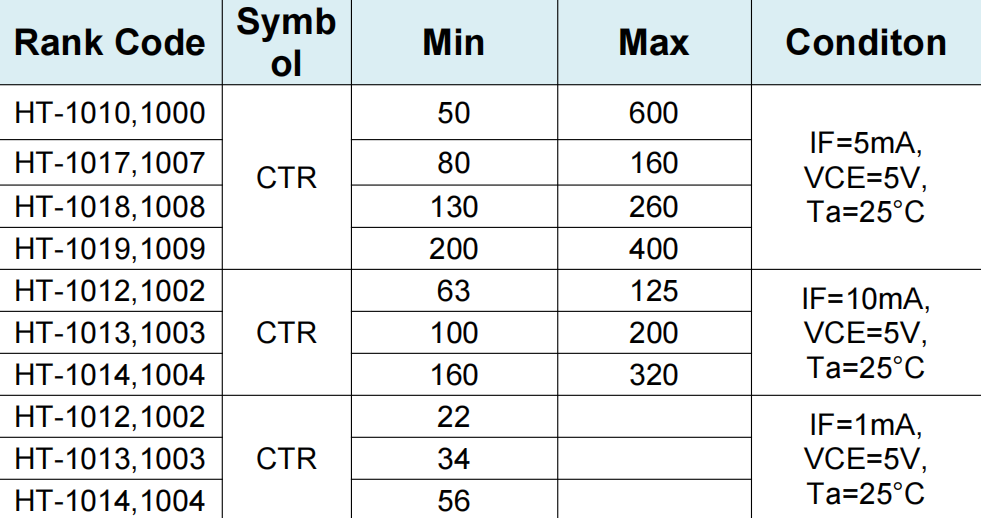

1. HT-10XX 系列光耦在不同电流条件下，CTR 表现优异。当 IF = 5mA、VCE = 5V 时，CTR 能够覆盖 50%-600% ；在 IF = 10mA、VCE = 5V 的情况下，HT-10XX 系列光耦的CTR能够覆盖63%-320%，适配从 20W 到 140W 全功率段快充设计。

 2.HT-10XX 系列光耦绝缘耐压高达 5000Vrms ，能在高低压电路间建立可靠的隔离屏障，有效防止高压对低压电路的干扰和损坏。其 8mm 的爬电距离 ，进一步增强了产品在恶劣环境下的安全性，降低了因潮湿、灰尘等因素导致漏电的风险，在工业控制等复杂环境应用中优势明显。

3.HT-10XX 系列光耦工作温度范围为 -55℃~110℃ ，快充头内部温度常达85℃以上，普通的光耦工作温度范围为 -40℃~85℃，长时间负荷工作会导致CTR衰减，而其高达110℃的特性无疑能够让光耦保持良好的性能。

03应用场景解析

  1. 140W 大功率快充：高增益驱动方案

痛点：大功率场景需驱动双 MOS 管并联，传统光耦 CTR 不足导致驱动信号失真，引发发热过载。

方案：选用HT-1019（CTR 200%-400%），单颗光耦即可驱动 2 颗 65mΩ MOS 管，减少驱动芯片数量，PCB 面积节省15%。

数据：实测纹波电压≤50mV，转换效率达94.2%，优于竞品方案（92.5%）。

2. GaN 氮化镓快充：高速响应方案

痛点：GaN 器件开关频率达100MHz 以上，普通光耦响应时间（tr/tf＞30μs）无法匹配，导致效率损失。

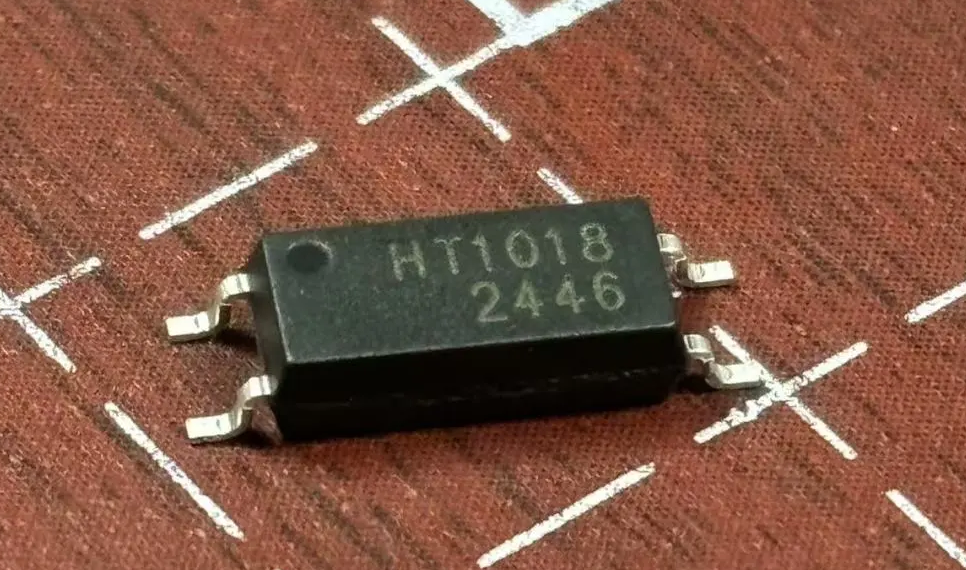

方案：选用HT-1018（响应时间 18μs），与 GaN 驱动芯片配合，实现50ns 级信号传输，效率提升1.8%，发热降低20%。

3. 海外出口机型：全安规适配方案

痛点：欧美市场对 RoHS/REACH 等环保标准要求严苛，传统光耦卤素含量超标导致退货。

方案：HT-10XX 全系列标配无卤素封装（Halogen Free），并提供VDE/UL/CQC/CE 全认证组合包，客户可一键提交多国认证申请。

 HT-10XX 系列光耦凭借卓越的性能、广泛的应用领域和可靠的品质，成为电子工程师的得力助手。如果你对这款产品感兴趣，欢迎随时联系恒拓电子，获取更多产品信息和技术支持。
