恒拓光耦：医疗器械中的安全与精准保障

前言

在医疗器械领域，每一项技术的应用都关乎患者的生命健康与安全。光耦，作为一种能实现电气隔离和信号传输的关键电子元件，在医疗器械中发挥着不可替代的重要作用。恒拓光耦凭借其卓越的性能，在各类医疗设备中得到广泛应用，为医疗技术的精准与安全运行提供了坚实保障。

 01

医疗级光耦关键参数的临床意义

1、电气隔离参数

隔离电压：恒拓光耦隔离电压高达 5000Vrms，满足医疗设备的绝缘要求，可隔离除颤仪等设备产生的千伏级脉冲，实测漏电流≤100nA，这能够在高低压电路间建立起有效的隔离屏障，极大地降低了电气故障对患者的潜在风险，确保设备在复杂电气环境下稳定运行。

在心电图机等微弱信号采集场景中，能够隔绝外界电磁干扰。

有善于总结，发现问题，解决问题，才能不断提升自己的工作能力。

2、信号传输精度参数

电流传输比（CTR）：IF=5mA、VCE=5V 时，CTR 达 50%-600%，凭借光耦的放大特性，可将心电信号放大至 ADC 可识别的范围，降低信号失真率。

响应时间：2V/2mA/100Ω 条件下，上升 / 下降时间≤18μs，适配心率监测设备 1000Hz 采样频率，降低R 波峰值捕捉误差。

3、环境适应参数

工作温度：-55℃~110℃宽温范围，经 85℃/85% RH 高湿测试 1000 小时后，CTR 衰减≤5%，满足高压蒸汽灭菌（121℃）后设备快速重启需求。

 02恒拓光耦的应用场景

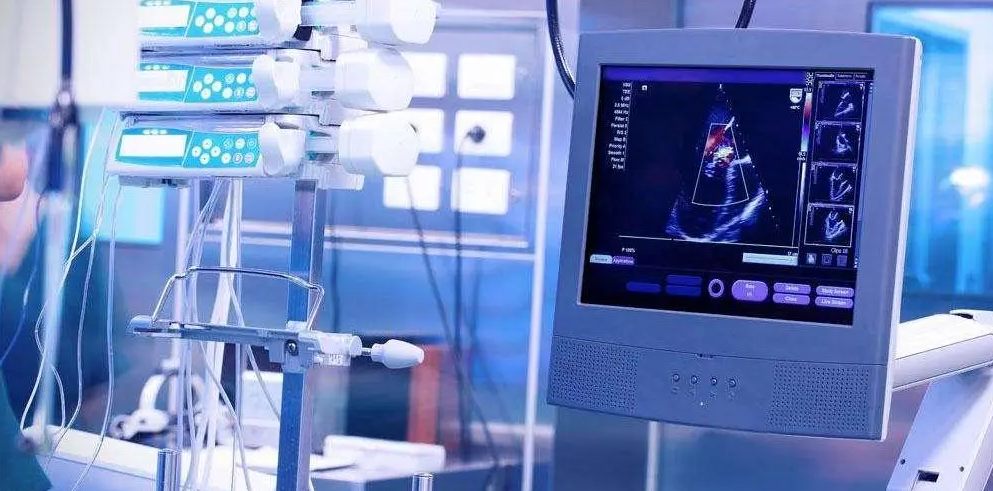

1. 生命体征监测设备：在心电图（ECG）机中，恒拓光耦将人体微弱的心电信号高效隔离并传输至信号处理单元。由于心电信号极其微弱且易受干扰，恒拓光耦的高隔离性能避免了外界电气噪声对信号的干扰，其稳定的 CTR 确保心电信号准确传输，帮助医生精准分析心脏电活动，为心脏疾病诊断提供可靠依据。在血氧饱和度监测仪中，光耦用于隔离和传输传感器检测到的光信号转化后的电信号，保证血氧数据的精确测量，实时反映患者的氧合状态。

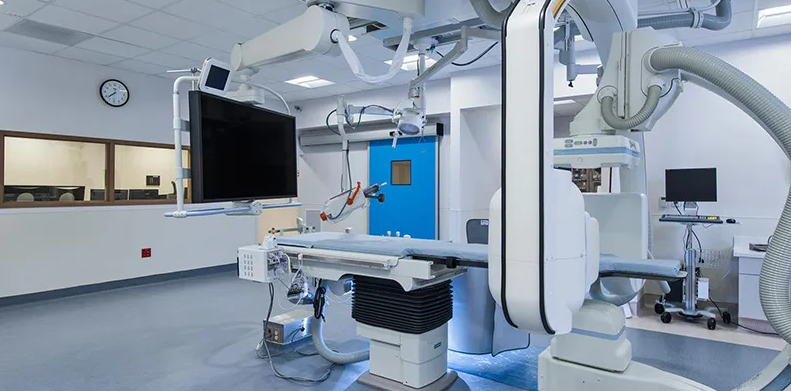

2.医疗成像设备：如 CT 扫描设备，恒拓光耦在设备内部不同模块间的数据传输中起着关键作用。它能实现高速、稳定的数据信号传输，保证成像数据的完整性和准确性，使医生能够更清晰地观察人体内部结构，发现微小病变。在超声诊断设备中，光耦确保超声探头与信号处理电路之间的信号隔离与传输，为超声成像的稳定性和图像质量提供保障。

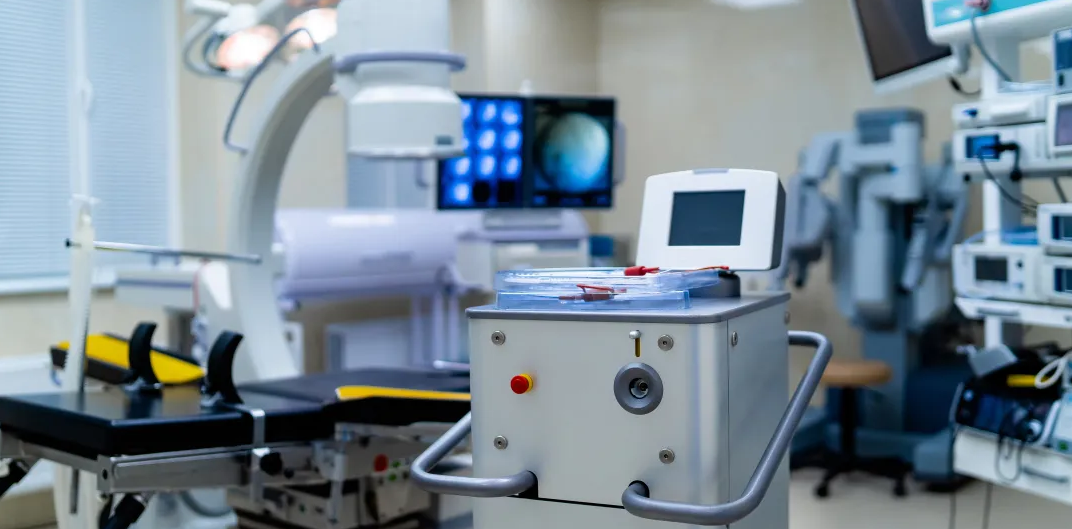

3.治疗类设备：在输液泵中，恒拓光耦用于精确控制输液流速。通过监测电机转速等信号并进行隔离传输，光耦帮助输液泵中光耦控制流速精度，防止因流速不准确导致的医疗事故，保障患者用药安全。在激光治疗设备中，负责控制激光发射的触发信号，其快速响应特性确保激光发射时间和能量的精准控制，提高治疗效果，同时高隔离性能保障操作人员和患者免受电气危害。

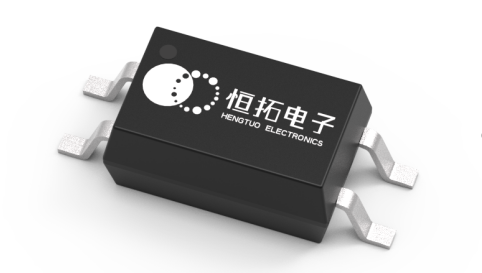

03HT-3H7光耦：医疗器械的理想之选

1. 封装优势：3H7C 采用 SSOP 封装形式，这种封装具有体积小、占用电路板空间少的特点，非常适合医疗器械朝着小型化、便携化发展的趋势。在一些手持式或可穿戴式医疗设备中，紧凑的封装能让设备在有限空间内集成更多功能，同时不影响设备性能

2.电气性能出色：其VCEO高达 80V，能够承受较高的电压差，适应医疗设备中复杂的电气环境。同时，它的输入输出间隔离电压为 3.75kV ，提供了可靠的电气隔离，有效防止电路间的干扰，满足医疗器械对安全性和信号传输稳定性的严格要求。

3.认证齐全：3H7C 通过了 UL、CQC、VDE 等权威认证机构的认证，这意味着该型号光耦在安全性、可靠性等方面经过了严格测试和验证，完全符合医疗器械行业的相关标准，为医疗器械制造商提供了质量可靠、合规的元件选择。无论是从电气性能，还是从产品认证角度，恒拓 3H7C 光耦都展现出在医疗器械应用中的强大优势，是医疗设备研发与生产过程中值得信赖的关键元件。
