恒拓光耦 在工业控制的应用

01恒拓光耦核心技术参数与优势

1. 高隔离电压保障系统安全

恒拓光耦具备出色的电气隔离性能，能够在工业复杂环境中有效隔离高低压电路，防止干扰及故障蔓延。以 HT-817 型号为例，其隔离电压达到 5000Vrms，可有效阻断工业现场的浪涌、雷击等高压冲击。该型号在 5000Vrms 隔离电压下，能够满足工业控制中强弱电隔离的严苛需求，为系统安全运行提供坚实保障。

2. 卓越的信号传输性能

恒拓高速光耦在信号传输方面表现突出，能够满足工业控制中的高速通信需求。HT-6N137 型号的传输速率可达 10Mbit/s，延迟时间仅为 75ns，能够快速准确地传输高速信号。该型号的共模抑制比达到 10kV/μs，能够有效抑制共模干扰，确保信号在传输过程中的稳定性和准确性。

3. 宽温环境适应能力

工业控制现场环境复杂，温度变化范围大，恒拓光耦具备宽广的工作温度范围，能够在恶劣环境中稳定工作。例如 HT-1019-TP1 型号的工作温度范围为 - 55℃~110℃，该型号通过特殊的工艺设计，能够在极端温度环境下保持良好的性能，确保工业控制系统在不同环境下的可靠运行。

02工业控制典型应用场景

1. PLC 系统输入输出隔离

应用需求

在工业自动化生产线中，PLC 作为核心控制设备，其输入输出信号容易受到现场电磁干扰、电压波动等因素的影响，导致系统误动作或故障。因此，需要对 PLC 的输入输出信号进行有效的隔离。

解决方案

采用恒拓 HT-817-C-F 光耦对 PLC 的输入输出信号进行隔离。HT-817-C-F 具备 5000Vrms 的隔离电压和 18μs 的响应时间，能够快速准确地传输信号，同时有效隔离干扰。在输入侧，将接近开关等传感器信号通过 HT-817-C-F 光耦隔离后接入 PLC 输入模块；在输出侧，通过 HT-817-C-F 光耦隔离驱动继电器等执行元件。

2. 传感器信号隔离传输

应用需求

在工业过程控制中，各种传感器如压力传感器、温度传感器等输出的模拟信号在长距离传输过程中容易受到电磁干扰，导致测量误差增大，影响生产过程的精确控制。

解决方案

采用恒拓 HT-3H7-ATP1-G 光耦对传感器信号进行隔离传输。HT-3H7-ATP1-G 具备 3750Vrms 的隔离电压和良好的线性传输特性，能够准确还原传感器信号。在信号传输回路中，传感器输出的模拟信号通过 HT-3H7-ATP1-G 光耦隔离后传输至 PLC 或控制器的模拟量输入模块。

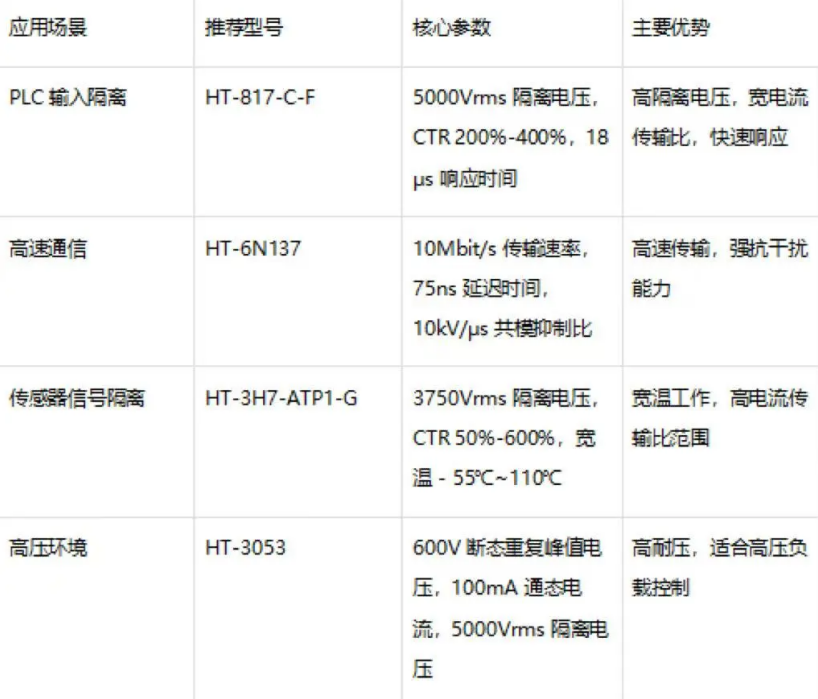

03恒拓光耦工业控制选型指南

恒拓光耦工作原理

恒拓光耦的工作原理基于光电转换，通过将电信号转换为光信号，再将光信号转换为电信号，实现输入输出之间的电气隔离。其核心组成部分包括发光二极管（LED）和光敏器件（如光电晶体管、光敏二极管等）。

以 HT-817-C-F 光耦为例，当输入侧施加正向电压时，发光二极管导通发光，光信号通过光通道照射到光敏晶体管上，使其导通，从而在输出侧产生相应的电信号。通过这种电 - 光 - 电的转换过程，实现了输入输出之间的电气隔离，同时传输了信号。
