恒拓光耦：安防摄像头

 “抗干扰卫士”

引言

安防摄像头作为安全防范的 “眼睛”，其稳定运行离不开精准的信号传输与可靠的电路隔离。恒拓光耦凭借出色的光电隔离技术，在摄像头的电机控制、红外补光、音频切换等核心模块中发挥关键作用，为监控画面的清晰稳定和设备的长效运行保驾护航。

PART.1

安防摄像头核心模块的光耦应用

1. 云台电机控制模块

安防摄像头的摇头电机负责调整监控角度，其启动时会产生瞬时浪涌电流，易对敏感的图像传感器造成干扰。恒拓 817、1018 等晶体管光耦在此环节中承担 “隔离屏障” 的角色：通过＞5000V 的隔离电压，阻断电机回路的干扰信号向 CCD/CMOS 传感器传输，确保图像采集过程不受电机噪声影响。实测数据显示，采用该类光耦后，电机启动导致的画面闪烁概率降到最低，监控画面稳定性显著提升。

2. 红外补光与照明控制模块

夜间监控需依靠红外补光灯提供光源，而光源的开关切换需快速响应且无信号延迟。恒拓 HT6-21x 系列光继电器可直接驱动不同功率的红外灯与白光照明设备，其毫秒级的响应速度确保光线切换时画面无卡顿。例如，在光线突变的楼道监控场景中，光继电器能在 0.1 秒内完成红外光与白光的切换，避免画面出现 “黑场” 或 “过曝”。

3. 音频信号切换模块

具备拾音功能的摄像头需处理麦克风输入与扬声器输出的音频信号，这些信号若直接传输易受电源噪声干扰。恒拓 3H7 光耦通过 “电 - 光 - 电” 的信号转换方式，隔离音频回路与控制电路，确保拾音清晰无杂音。同时，其低漏电流特性（≤1μA）避免了微弱音频信号的失真，让远端监控中心能准确识别现场声音。

PART.2

恒拓光耦在安防摄像头中的应用优势

1. 高隔离性能：阻断干扰的 “防火墙”

恒拓晶体管光耦（817、357、3H7）与光继电器（21x、258）均满足高隔离电压的要求，能有效隔离摄像头内部 12V~24V 的系统电源与 5V 的传感器控制电路。这种隔离不仅避免了强电回路的浪涌冲击，还能阻断接地电位差产生的环流，尤其在 PoE 供电的摄像头中，可保护 HD-SDI 高清视频传输模块不受网线高压信号的影响，确保 1080P 画面的稳定输出。

2. 宽环境适应性：应对复杂工况

    安防摄像头常部署在室外或高温机房，恒拓光耦通过宽温设计（-40℃~105℃），可在夏季暴晒导致的 60℃机箱温度与冬季严寒的 - 30℃环境中稳定工作。此外，其抗潮湿性能（40%~60% RH 工况下隔离性能无衰减）确保在多雨地区使用时不会因水汽侵蚀导致性能下降，满足全天候监控需求。

3. 高效兼容性：简化电路设计

恒拓光耦兼容摄像头常用的 RS-485/UART 接口与 10/100 以太网模块，无需额外适配电路即可直接集成。例如，357 光耦的电流传输比（CTR）范围覆盖 50%~600%，可匹配不同品牌传感器的信号电平要求，降低工程师的选型与调试成本。

PART.3

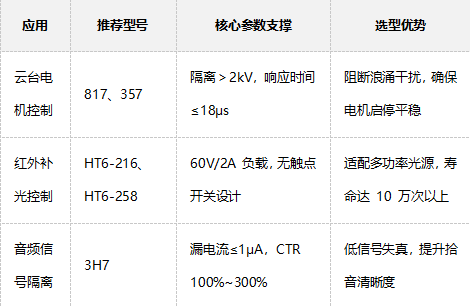

安防摄像头光耦选型推荐

PART.4

恒拓光耦在安防摄像头中的应用优势

核心参数解析

恒拓光耦的参数设计精准匹配安防摄像头需求：

· 隔离电压：＞2kV（AC 1 分钟测试），远超摄像头 12V~24V 的工作电压，确保电路安全1；

· 负载能力：光继电器达 60V/2A，可直接驱动电机、光源等设备，无需额外放大电路；

·环境适应性：工作温度覆盖

- 40℃~105℃，满足室外极端气候条件，且通过 ESD 防护测试，抗静电能力达 ±8kV（接触放电）。

 从电机控制到音视频传输，恒拓光耦以 “隔离 + 抗干扰” 的双重优势，为安防摄像头打造了稳定可靠的信号传输通道。选择适配型号，不仅能提升监控画面与音频的清晰度，更能降低设备故障率，让安防系统真正成为 24 小时不间断的 “安全防线”。
